大興安嶺如何解決拼接屏幕時遇到的常見故障
發布時間：2021-11-15 瀏覽次數：42277次
文章來源：未知
文章來源：未知

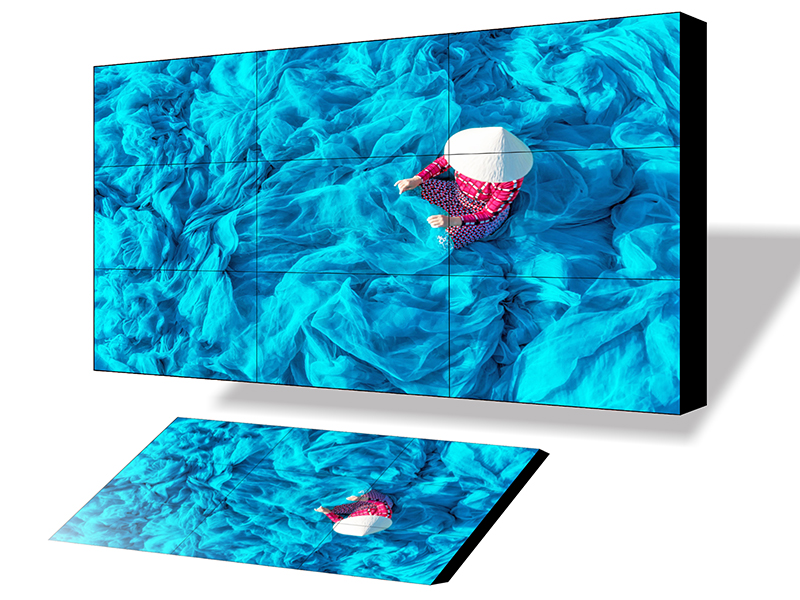

液晶拼接屏涉及很多領域，可以說是城市的一大標志，甚至是地標。相信大家都找不到把看液晶屏幕作為找路標志的體驗。它是華麗和高科技的結合。但是萬一顯示失敗了，應該如何檢測和處理呢？這是今天要跟大家分享的如何解決通?。?/div>
第一，黑屏
A.首先要確定是主板問題還是背光問題，檢查指示燈是否有反應。如果指示燈不亮，請檢查主板的電源部分。
1.用萬用表測量主電源工作點和保險絲是否熔斷。如果保險絲熔斷，請斷開電源。用電阻檔測量每個主電源工作點的無短路。如果有短路，仔細檢查找線(電路板的銅箔是否短路)和各種相關部件(是否損壞甚至鍍錫)。
2.如果出現無短路現象，可以參考白屏現象進行修復，確保各工作點的電壓和信號輸入輸出處于正常工作狀態。
B.如果主板處于正常工作狀態，請檢查背光燈板
1.檢查主板和背光板之間的連接是否接觸不良。
2.用萬用表測量背光電壓。應有12V電源電壓，3.3V-5V開關電壓，0-5V背光調節電壓。背光的開關電壓是最重要的。如果沒有電壓或電壓過低，檢查單片機的輸出電平和三極管的工作狀態是否正常，注意無短路現象，必要時更換所有部件。
1)。檢查主芯片和連接座之間是否有無短路虛焊(注意芯片引腳、芯片電阻和連接座，尤其是扁平插座)。
2)。檢查從屏幕到主板的扁平電纜等連接線之間是否接觸不良。
3)。如有必要，更換主板、連接線甚至屏幕，找出問題所在。
測量每個鑰匙的接地電壓。如果電壓過低或為0，檢查從鍵盤到單片機的一些線路中，無短路， 斷路和上拉的電阻是否有錯誤值和虛焊，座椅和連接線之間是否接觸不良
注意鑰匙本身是否損壞。
第二，白屏
A.白屏現象表明背光面板可以正常工作。首先，判斷主板是否能正常工作。按下電源開關，檢查指示燈是否有反應。如果指示燈可以變色，則表示主板工作正常。
1.檢查主板信號輸出到屏幕的連接線是否接觸不良(可以更換連接線或屏幕)。
2.檢查主板各工作點的電壓是否正常，尤其是面板的電源電壓。
3.用示波器檢查線路場信號和時鐘信號(從輸入到輸出)。
B.如果指示燈沒有反應或不亮，表示主板工作不正常。
1.檢查主板各工作點的電壓，注意EEPROM電壓(約4.8V)、復位電壓(高電平或低電平，取決于型號)、MCU電壓。如果電源短路，請仔細尋找短路位置，這可能會導致印刷電路板銅箔短路。
2.查明MCU引腳是否與主板接觸良好。
3.檢查主板芯片和單片機是否工作，用示波器測量晶振是否開始振動。
4.必要時更換單片機或重新燒錄單片機。
第三，花屏
1.測量主板的時鐘輸出是否正常。
2.檢查主板信號R\G\B從輸入到主芯片部分的電路(是否有虛焊短路，是否有電容電阻值錯誤)。
3.檢查從主板信號輸出到輸出到屏幕的連接座電路中是否有虛擬焊短路(IC排針和雙排針，特別注意扁平插座)。
4.如有必要，更換屏幕。
第四，雙色指示燈不亮或只有一種顏色
1.檢查單片機控制輸出到指示燈的三極管電平是否正常，通常為高電平3.3V，低電平0V。當打開和關閉機器時，這兩個級別將變得相反。如果異常，檢查電路和單片機之間是否有無短路和虛焊。
2.檢查三極管的電源電壓(5V)是否正常，三極管的輸出是否正常?？梢詼y量指示燈兩端的電壓。
3.檢查主板插座與鍵盤是否接觸不良，電路板是否接地短路。
4.有必要更換指示燈。
第五，色偏
1.檢查主板信號從輸入到主芯片的電路(是否有虛焊短路，電容器和電阻器的值是否錯誤)。
2.進入出廠模式，調整白平衡，能調出正常顏色嗎。
3.必要時更換單片機或重新燒錄單片機。
第六，沒有信號
A.通電后沒有輸入信號。
1.檢查VGA電纜連接。
2.檢查從主板的線場輸入(注意VGA母座的線場和地之間有無短路)到逆變器輸出再到主芯片的電路(是否有虛焊短路，電容和電阻值是否有誤)。
3.檢查主板各工作點的電壓(可能是主芯片損壞)。
b、開機后超出顯示
1.檢查計算機輸入信號是否超出范圍。
2.檢查主板各工作點的電壓(可能是主芯片損壞)。
3.“相位”是否可以通過自動調節或手動調節來調節。
4.檢查主板各工作點的電壓(可能是主芯片損壞)。
5.檢查鎖相回路的電容電阻是否有錯誤值
6.檢查從線路場輸入到逆變器輸出再到主芯片的電路(是否有虛擬焊短路電容電阻，是否有錯誤值)。
七，雙像
1.檢查輸入信號是由連接和分配引起的，還是VGA電纜不符合規格。
2.檢查主板的VGA座是否有虛焊甚至焊接。
